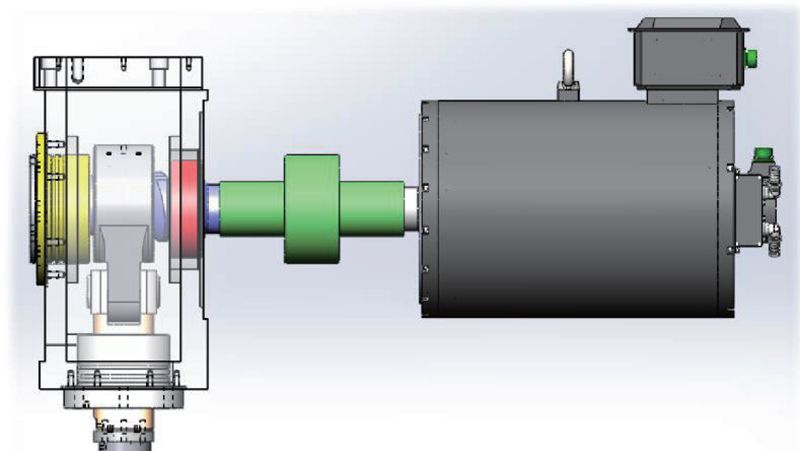

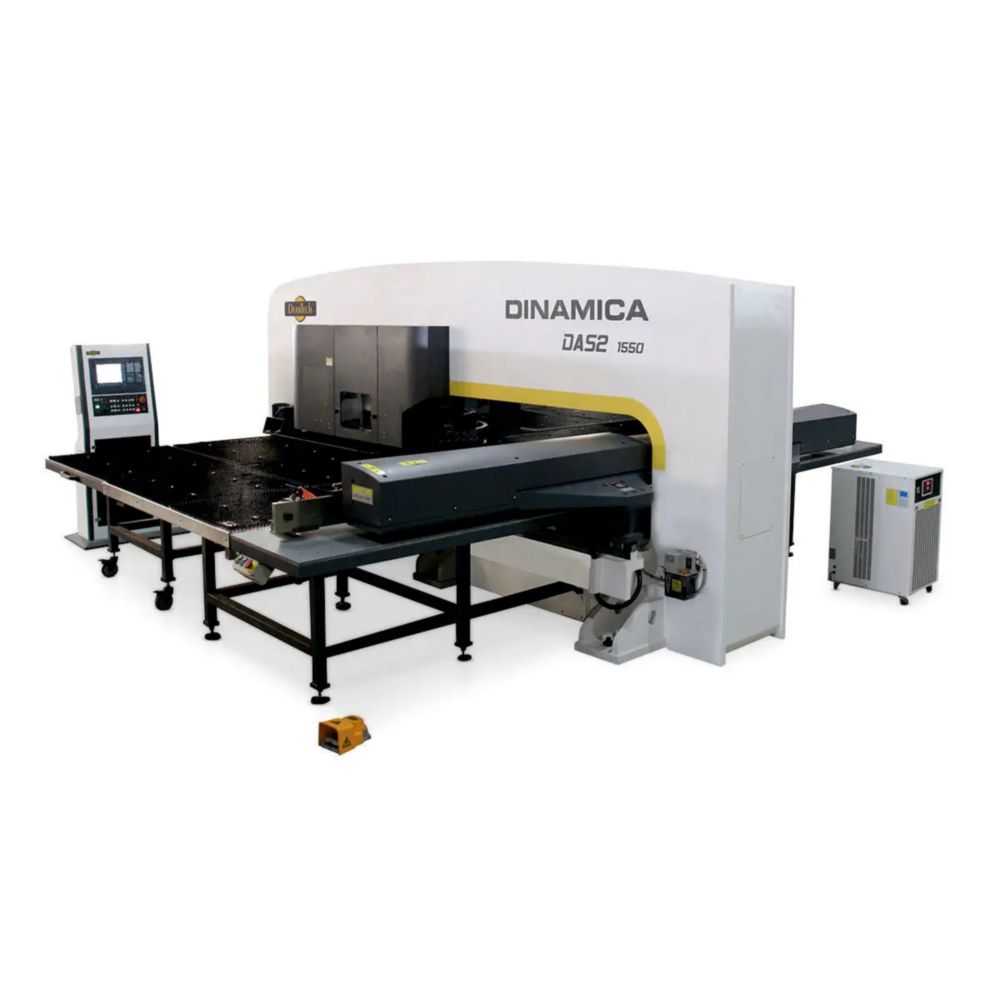

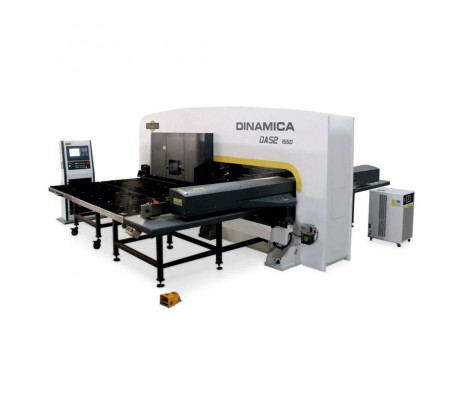

Электромеханический привод бойка
Пробивная голова обеспечивает скорость обработки до 1500 ударов в минуту и позволяет сэкономить электроэнергию до 60% по сравнению с гидравлическими аналогами.
Уникальная система привода сочетает шестерню-рейку для быстрого перемещения по оси X и одиночный сервопривод для максимального ускорения по оси Y, что гарантирует исключительную точность операций.
Прямой сервопривод бойка делает обработку листового материала максимально экономичной, а продуманная конструкция обеспечивает долговечность, простоту эксплуатации и минимальные требования к обслуживанию.

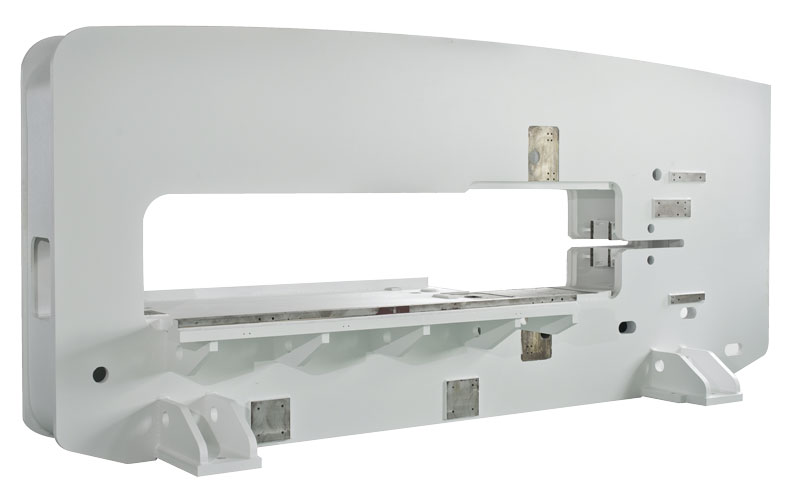

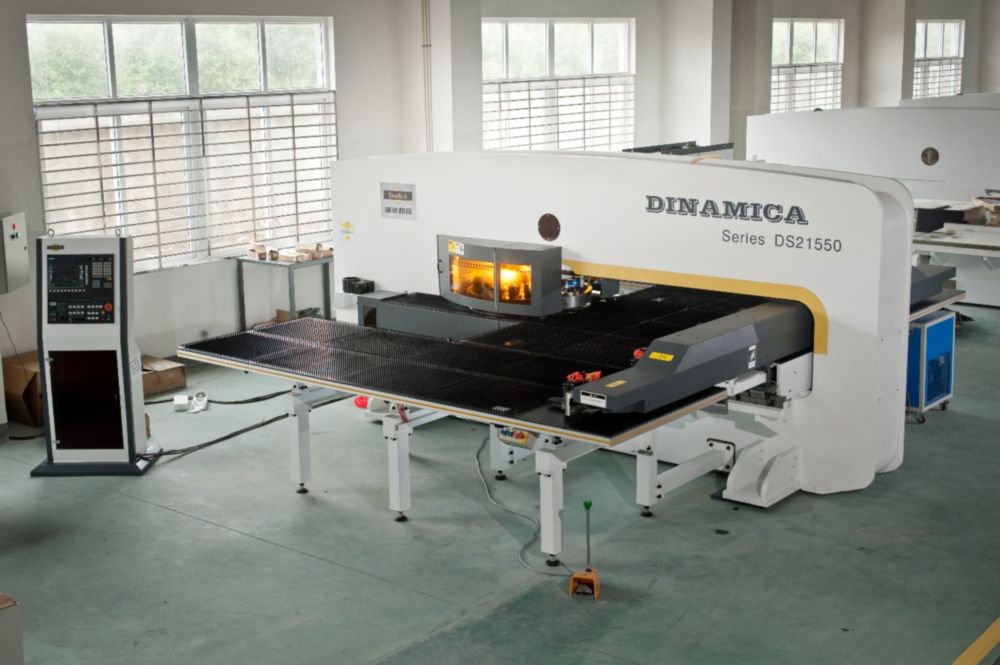

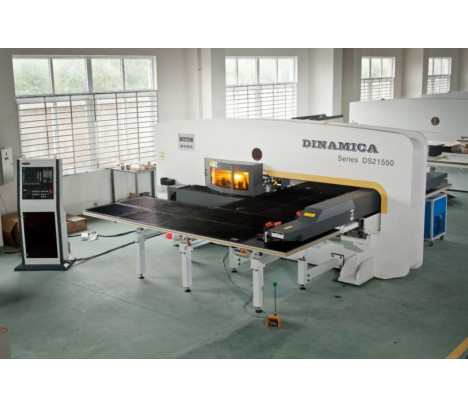

Замкнутая О-образная станина
Жесткая О-образная конструкция минимизирует деформации, обеспечивая идеальную соосность инструмента даже при высокоскоростной обработке толстых материалов.
Такой тип станины снижает вибрации, увеличивает срок службы оборудования и исключает коробление заготовок. Гарантирует безупречное выравнивание инструмента при любых операциях.
Инструментальный магазин (турель) орбитального типа системы Thick Turret
Диски турели изготавливаются из высокопрочной литой стали с многоступенчатой термической обработкой, что обеспечивает исключительную прочность, износостойкость и устойчивость к ударным нагрузкам при сохранении высокой точности.
В гнездах барабана установлены прецизионные закаленные стальные втулки, которые значительно продлевают срок службы узла и упрощают обслуживание – втулки легко заменяются при первых признаках износа.
Такая конструкция гарантирует надежную работу в самых интенсивных производственных условиях, обеспечивая стабильное качество обработки и минимизируя простои оборудования.
| Размер станции |
Тип станции |
Кол-во станций, шт |
Диаметр инструмента, мм |
| Станция A |
фиксированная |
16 |
2-12,7 |
| Станция B |
фиксированная |
10 |
12,7 -31,75 |
| Станция C |
фиксированная |
2 |
31,75-50,8 |
| Станция D |
фиксированная |
2 |
50,8 – 88,9 |
| Станция Di |
индексная |
2 |
50,8 – 88,9 |

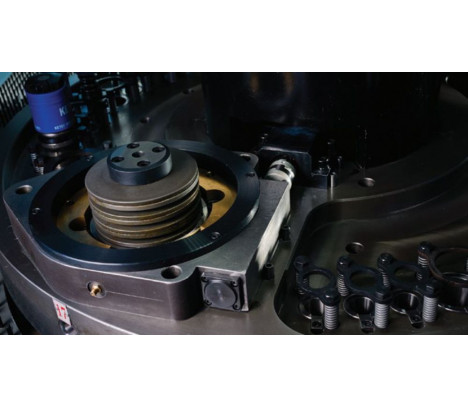

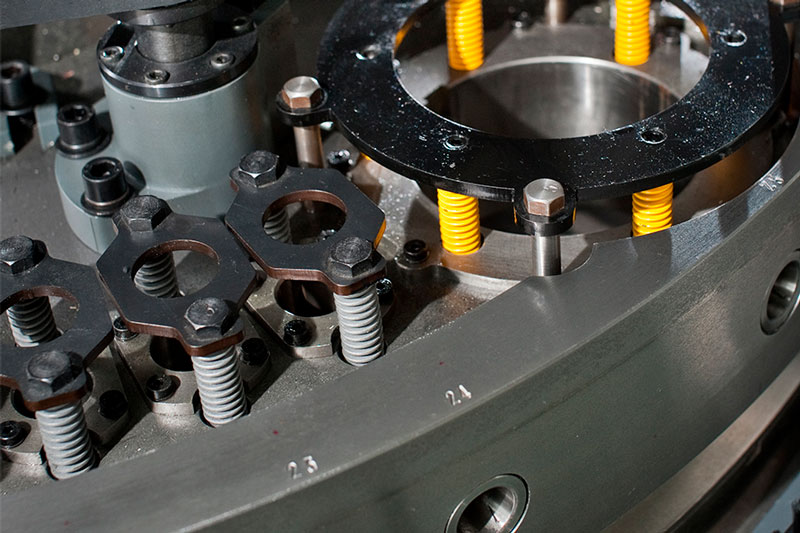

Автоматические индекс-станции с функцией авторотации
Две автоматические индекс-станции с ЧПУ-управлением предназначены для работы со инструментами типа D. Уникальная функция авторотации позволяет осуществлять программируемый поворот инструмента на 360° в горизонтальной плоскости, что открывает новые возможности для обработки сложных деталей.
Преимущества:
- Полноценный поворот штампа вокруг оси на 360°
- Возможность обработки сложных контуров минимальным набором инструментов
- Существенное расширение номенклатуры производимых деталей
- Оптимизация затрат на оснастку за счет многофункционального использования инструмента
Автономный привод авто-индекса обеспечивает точное позиционирование инструмента в соответствии с программой обработки, гарантируя высокое качество и повторяемость операций.
Система прижима листа с пневматическим управлением
Три пневматических прижима обеспечивают надежную фиксацию обрабатываемого листа с регулируемым усилием. Оператор вручную устанавливает положение прижимов согласно параметрам технологической программы, после чего система ЧПУ автоматически контролирует их позиционирование.
Такое решение позволяет выполнять обработку по всей поверхности листа без образования необрабатываемых зон, обеспечивая максимальную эффективность производственного процесса.
Пневматическая система управления гарантирует быстрое срабатывание и точное дозирование прижимного усилия, что особенно важно при работе с материалами различной толщины и формы.

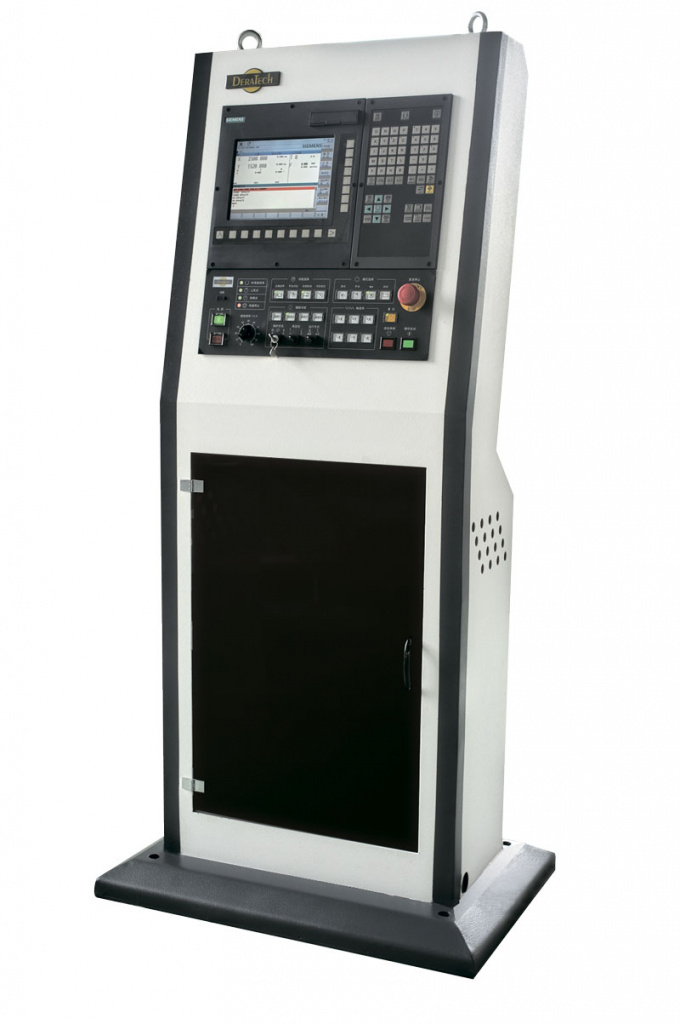

ЧПУ Siemens Sinumerik 802D-sl (Solution Line)
Компактная система, объединяющая контроллер ЧПУ, ПЛК и операторскую панель. Поддерживает создание программ как встроенными средствами, так и загрузку G-кодов из CAM-систем. Совместима с приводами Sinamics S120 для простого монтажа с минимальным количеством кабелей.
Оснащена стандартными интерфейсами: Ethernet, PROFIBUS и USB. Обеспечивает гибкое управление и высокую точность обработки

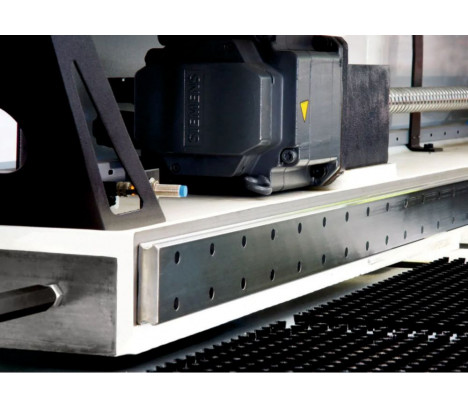

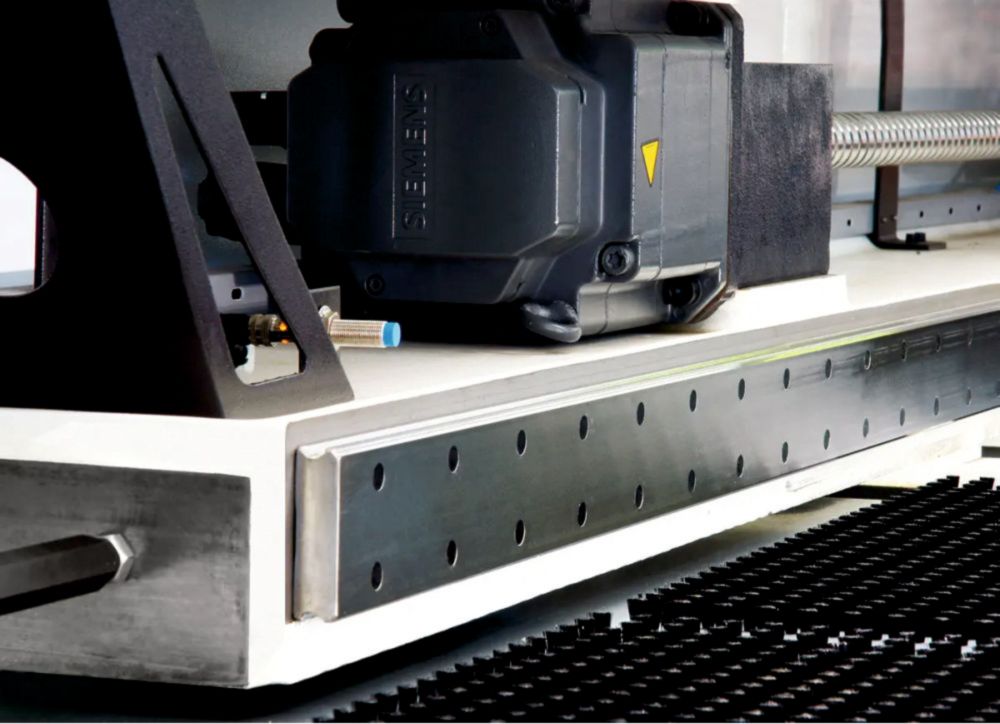

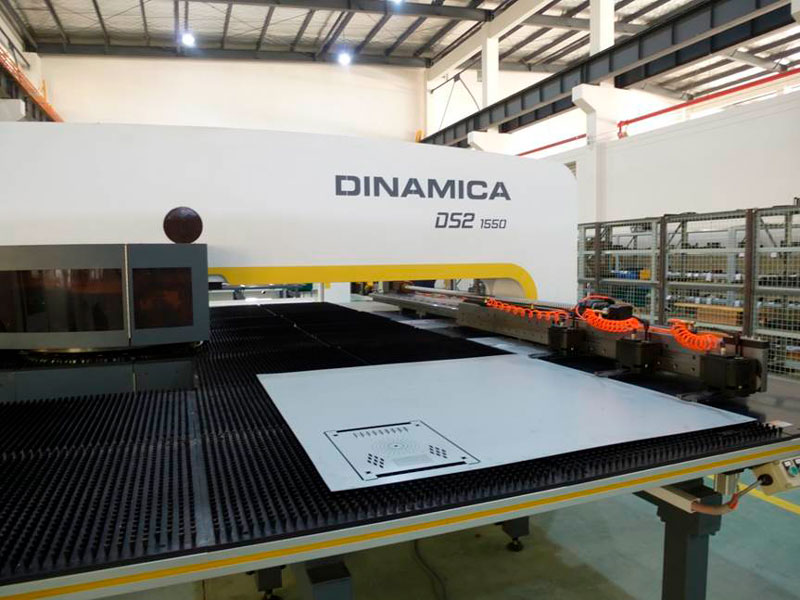

Координатный щеточный стол

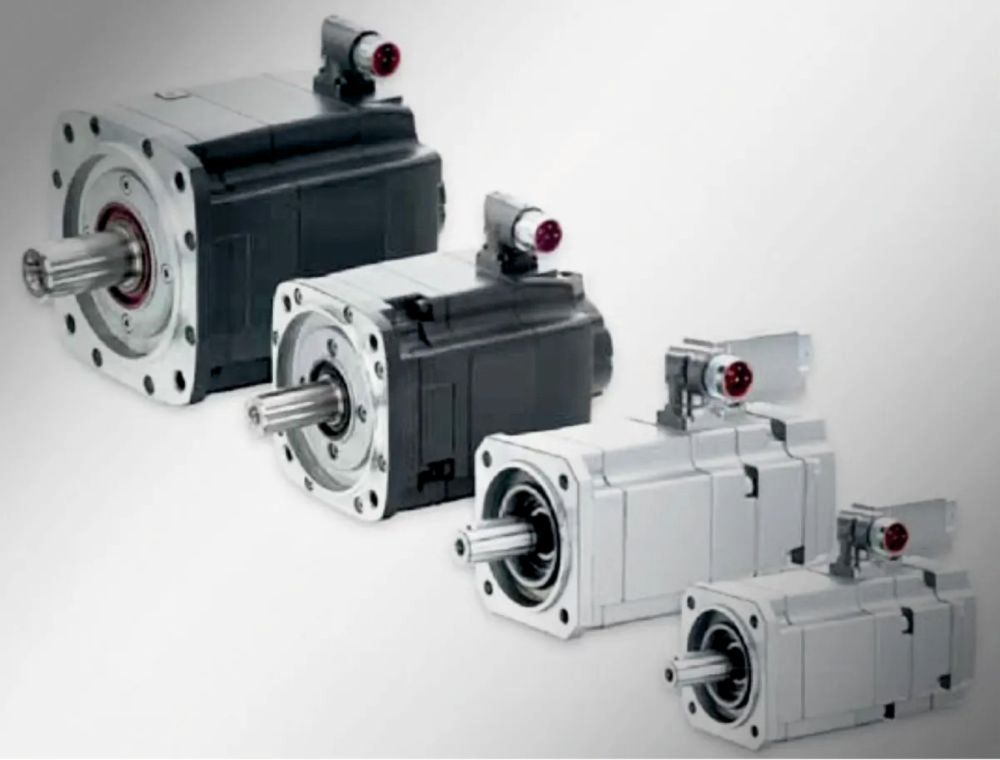

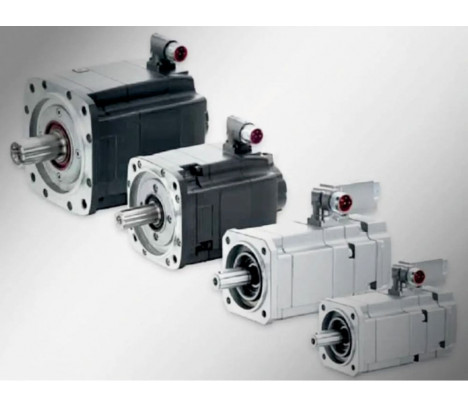

Координатный щеточный стол обеспечивает точное перемещение заготовки по осям X и Y. Каретки движутся по усиленным прецизионным направляющим с антифрикционными подшипниками, приводимые в действие сервоприводами Siemens.
Прецизионные шарико-винтовые пары преобразуют вращение двигателей в линейное движение. Широкие направляющие устойчивы к высоким скоростям и ударным нагрузкам, гарантируя плавное и точное позиционирование заготовки.
Щеточная поверхность стола обеспечивает бесшумное перемещение листа без повреждения поверхности. Такая конструкция минимизирует вибрации, позволяя сократить ход пуансона и повысить общую точность обработки.
